溫州英科牌J41H-16P不銹鋼法蘭截止閥
發布時間：2015-05-15 點擊次數：824次溫州英科牌J41H-16P不銹鋼法蘭截止閥特點
1、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
2、啟閉力矩大、啟閉較費力，啟閉時間校長。
3、結構比閘閥簡單，制造與維修都較方便。
4、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、全開時閥瓣經常受沖蝕。
7、介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
溫州英科牌J41H-16P不銹鋼法蘭截止閥原理
1、截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通；
2、截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。
3、截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。

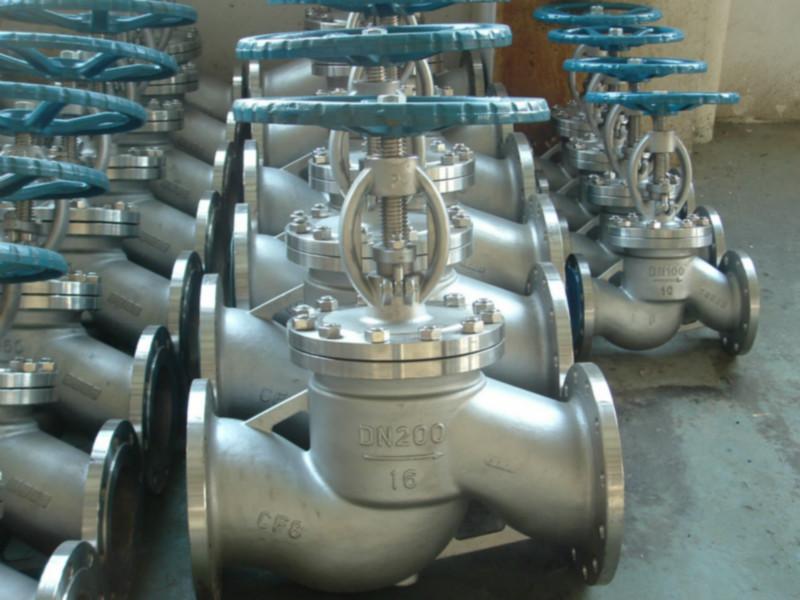

溫州英科牌J41H-16P不銹鋼法蘭截止閥實物圖
溫州英科牌J41H-16P不銹鋼法蘭截止閥
| 型 號 Type |
公稱通徑 DN |
尺 寸(mm) | |||||||
| L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
| J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
溫州英科牌J41H-16P不銹鋼法蘭截止閥安裝
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及旋動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
4、定期檢查密封。
永嘉縣英科泵閥有限公司制造截止閥 法蘭截止閥 國標截止閥 不銹鋼截止閥
